适用于圆柱滚子、圆锥滚子、轴承内外套圈滚道及滚针的凸度、轴类零件的母线形状的测量。被 测量的滚子凸度，其数值一般在3-30μ范围，且要求以长度中点为轴的对称度，即测量仪可看作一台两坐标测量仪器。

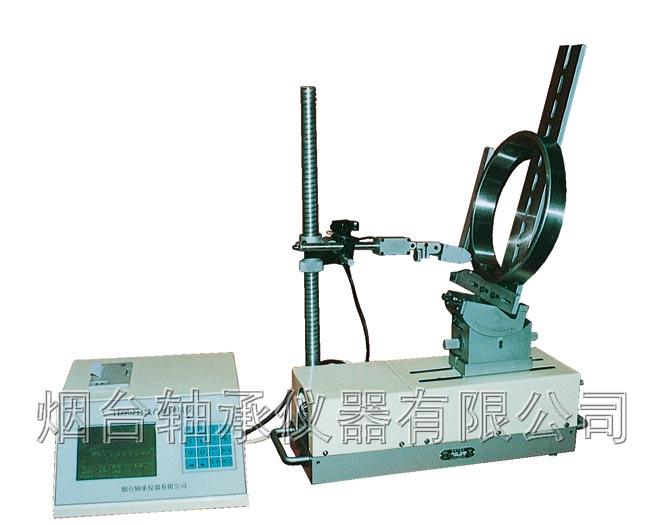

电气部分采用工控计算机控制计算，操作界面采用液晶显示屏显示 ，具有找正、测量、显示、打印、保存功能。机械 部分有一个移动精度很高的工作台做测量基准，工件安放工作台并且可在X、Y方向调整角度 ，光栅传感器在测量中能相应地给出被测点的X坐标位置，同时有一个高精度位移传感把各测点在Z坐村的位置检测出来，按一定的计算用微机进行计算、显示、打印完成凸度的测量。并且可以将测量图形和数据保存。可以将侧量图形设定比例打印更于分析形状。

整机结构精度高同，操作方便，适用于车间草草记录间和讲师室使用，编制专用程序可测量圆锥滚子球基面半径R
