D613型轮毂轴承外圈沟径测量仪

发布时间: 2017-12-20 16:32

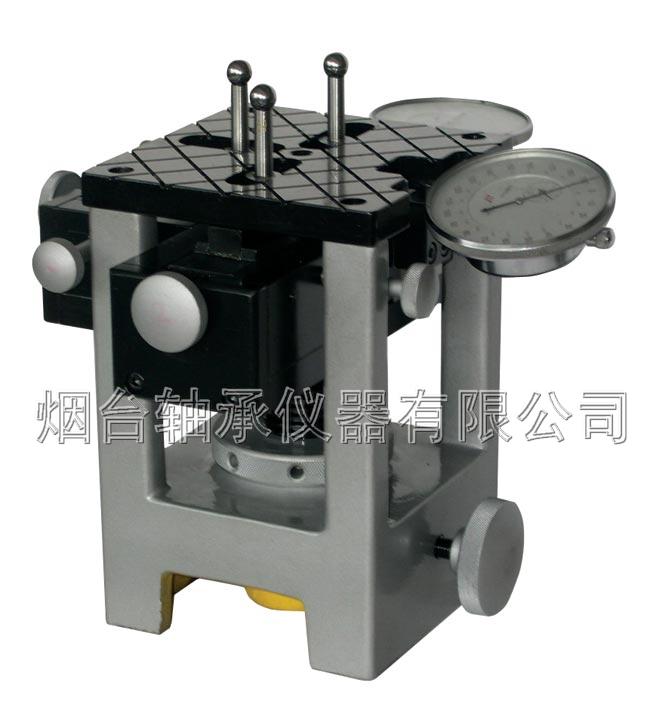

D613型轮毂轴承外圈沟径测量仪（以下简称仪器，见下图），采用比较法测量，是以轮毂轴承外圈端面定位，以呈90度分布的两个定位钢球及水平浮动的测量钢球完成轮毂轴承近定位端面一侧的沟径测量，中部的定位钢球可上下浮动，当轮毂轴承外圈沟曲率半径与定位钢球半径完全一致时，可准确测出沟位置的尺寸，如有差异也可定性地反映出沟位置变化情况。

本仪器适用于轮毂轴承生产厂。

商品信息

技术参数（单位：mm）：

测量范围：沟径55－80;沟曲率半径5-6.5;沟位置10-28
1：测量范围
沟径55-80
沟曲率半径5-6.5
沟位置10-28
2、示值误差
沟径±0.0015
沟位置±0.003(以标准沟曲率计)
3、示值变动性
沟径0.0015
沟位置0.003(以标准沟曲率计)
4、仪器外形尺寸(长×宽×高)
245×235×245
5、仪器应用仪表(用户自备)
量程0-3 分度值0.001 φ58千分表二支
